Disk Sürücüleri

6. DIŞ DONANIM BİRİMİNDE DİSK SÜRÜCÜLERİ

1. hafıza Kartları

Hafıza kartları flash bellekler gibi verileri kalıcı olarak depolayan kullanımı kolay ve taşınabilir hafıza birimleridir. Cep telefonları, bilgisayarlar, dijital fotoğraf makineleri, kameralar, müzik setleri, mp3 çalarlar gibi birçok dijital cihazda kullanılır. Yeni model dizüstü bilgisayarlar birçok tür hafıza kartına destek veren okuyucu yuvalarına sahipken benzer şekilde yeni model yazıcılar da bu kart okuyucu yuvalarla birlikte üretilmektedir. Böylece kartınızı örneğin telefonunuzdan ya da cep bilgisayarınızdan çıkarıp yazıcıya takarak hemen kâğıda baskı yapabilmektesiniz. Flash bellekler ile hafıza kartlarının, hafıza yapıları aynıdır. Hafıza kartları kendi aralarında arayüz (SD,MMC…), hız, paket, güvenlik ve kapasite farkları bulunmaktadır.

1.1. Hafıza Kartı Çeşitleri

Tüm kart çeşitleri temelde flash hafıza yapısını kullanır. Aralarında paket, pin ve veri güvenliği tekniği açısından farklılıklar bulunmaktadır. Temelde aynı işi görmelerine ve aynı yapıya sahip olmalarına rağmen günümüzde birçok çeşit hafıza kartı vardır. Her bir kart çeşidinin arkasında bir veya daha fazla firma vardır. Her bir kart çeşidinin büyüklü küçüklü paketlere sahip çeşitli versiyonları vardır. Bu versiyonlar donanım biriminin büyüklüğüne göre uyumlu olmanın gereğidir. Hafıza kartlarının başlıcaları aşağıdaki gibidir:

 MS (Memory Stick)

 Memory Stick’e, patentli bir marka olduğundan sadece markalı ürünlerde rastlanmaktadır. Memory Stick taşınabilir bir bellek kartı formatıdır. Küçük ve hafif bir yapıya sahip olan Memory Stick kartlar, dijital ürünlerle birlikte veya adaptör ve kart okuyucu ile kullanılabilir. Memory Stick versiyonları Memory StickPro, Memory StickPro-HG, MemoryStic Micro (M2) ve Memory Stick olarak karşımıza çıkar. Bu kartlar dijital kameralar, dizüstü bilgisayarlar, PDA’lar, cep telefonları, dijital müzik oynatıcılar, playstation oyun konsolları gibi başka elektronik cihazlarda da bellek çözümü olarak kulanılmaktadır.

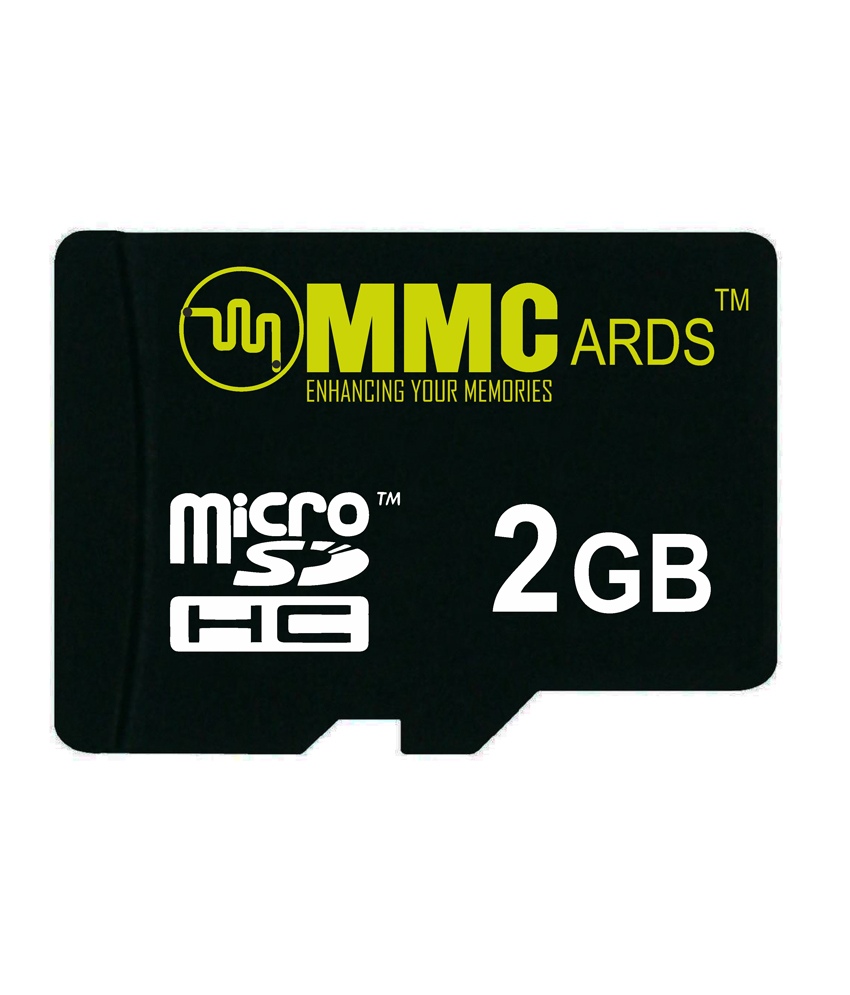

MMC (multimedia card)

MMC (multi media card), sayısal depolama aygıtıdır. Hafıza kapasiteleri 2 MB ile 4GB arasındadır. Veri aktarım hızı 2,5Mb/sn.dir. MMC’ler en yaygın olarak dijital 54 kameralar, Mp3 oynatıcılar ve cep telefonlarında kullanılmaktadır. MMC, RS-MMC, MMCmobile, MMCplus, MMCmicro çeşitleri vardır.

SD (secure digital card)

 MMC kart yapısını temel alır. Secure digital ismi, donanımsal olarak içerdiği “digital rights management” (DRM) fonksiyonundan ileri gelmektedir. İçindeki, kullanıcı tarafından görülemeyen bir hafıza alanı, yasal olmayan dosyaların kullanımını engellemek için ayrılmıştır. Genellikle dijital kameralar, mp3 çalıcılar ve PDA, pek çok alan için SD karta ihtiyaç duymaktadır. SD kart kullanabilen cihazlar çoğunlukla “multimedia card” kullanabilir. Çünkü ölçüleri, biraz ince olmasının dışında aynıdır. Fakat multimedia card için üretilmiş aygıtlar yuvanın daha ince olmasından dolayı genellikle SD kartlar ile uyumlu değildir. Karşımıza SD, miniSD ve microSD olarak çıkmaktadır. 4GB kapasiteye kadar standart SD ve 32 GB’a kadar SDHC (secure digital high capacity) modelleri vardır. SDHC ye ait 3 sınıf vardır. Bunlar; Sınıf 2=2 MB/sn., Sınıf 4=4 MB/sn. ve Sınıf 6=6 MB/sn. parametrelerine sahiptir.

CF (CompactFlash)

Bir flash bellek çeşididir. Üzerinde kendi kontrolcüsü bulunduğundan, performansı üreticisine göre değişir. Yüzeysel olarak 43 X 36 mm boyutlarındadır. 3.3 V ve 5 V olmak üzere iki farklı voltaj seviyesinde çalışabilir. Type I ve Type II olmak üzere iki çeşidi vardır. Tek farkları kalınlıklarıdır. PCMCIA yapısını temel almıştır. Genelde kamera ve PDA’larda kullanılmaktadır. Günümüzde yerini SD kart yapısına bırakmaya başlamıştır.

1.2. Kart Adaptörleri

Aynı çeşit kartları fiziksel olarak birleştiren aparatlardır. Genelde küçük yapılı kartları büyük soketlere takmak için kullanılır. Örneğin MMCMobile ve RS-MMC kartları, normal MMC kartlardan daha küçük yapılıdır. Bu kartları normal MMC soketlere takmak için aşağıdaki adaptör kullanılır. Benzer şekilde SD kart, memory stick ve compact flash hafıza kart çeşitlerini kendi aralarında dönüştüren adaptör çeşitleri bulunmaktadır.

2. Kart Okuyucular

Hafıza kartlarını okumak ve yazmak için kullanılan donanım birimleridir. Çeşitli arabirimlere sahip hafıza kartlarını, USB arabirime çevirerek tıpkı flash bellek gibi kullanımına imkân verir.

2.1. Kart Okuyucu Çeşitleri

Tek kart okuyucu

Herhangi bir kart çeşidine ait sadece tek bir kartı destekleyen cihazlardır.

Tek seri kart okuyucu

Kart çeşitlerinden bir çeşide ait tüm kartları okuyan cihazlardır. Örneğin sadece Memory Stick versiyonlarını destekleyen kart okuyucular.

Çoklu kart okuyucu

Birden fazla kart çeşidini ve onların alt modellerini destekleyen cihazlardır. Bunlar “9 in 1”, “23 in 1” gibi isimlendirilmelerle belirtilir. Günümüzde hemen hemen tüm kart çeşitlerini destekleyen okuyucular bulunmaktadır.

NOT: Bazı hafıza kartlarında entegre USB arayüzü ve soketi olduğu için bu tip kartların okunması için hafıza kartı şart değildir. Aşağıda USB ve SD arayüze sahip bir hafıza kartı görülmektedir.

3. Flash Bellekler

Flash bellekler verileri kalıcı olarak depolayan taşınabilir, birçok ortam tarafından desteklenen ve kullanılan hafıza birimleridir. Bellekler üzerinde verilerin saklanma süreleri sonsuz değildir. Bu süre tipik olarak 10 yıl civarındadır. Bu hafıza çeşitleri başta bilgisayarlar olmak üzere; cep telefonları, cep bilgisayarları, kameralar, televizyonlar, fotoğraf makineleri ve müzik setleri gibi birçok dijital cihazda kullanılmaktadır. Günümüzde disketlerin ve kısmen CD-ROM’ların yerini almasındaki en büyük etkenler kapasitelerinin büyüklüğü, daha uzun ömürleri, küçük olmaları, gün geçtikçe ucuzlamalarıdır. Bu bellekler elektrikle yazılıp silinebilen belleklerdir. Hafıza çeşitlerinden EEPROM’dan farkları, yazma ve silme boyutunun byte değil daha büyük bloklar hâlinde olmasıdır. Günümüzde flash belleklere “usb bellek” isimi de verilmektedir. Uyumlu olduğu donanıma göre içerdiği dosya sistemi değişiklik gösterebilmektedir

3.1. Flash Belleklerin Yapısı ve Çalışması

Flash hafıza yapısı en küçük bilgi olan bitlerin içerisinde depolandığı en küçük hafıza hücreleri dizisinden oluşur. Bu dizinin satır ve sütunları vardır. Satır ve sütunların her bir kesişiminde transistörler vardır. İnce bir oksit tabakası bu transistörleri birbirinden ayırır. Elektrik yükü prensibi ile çalışır. Oksit tabakası yükün boşalmasını engellediği için veriler yıllarca saklanabilir. Oksit tabakası yazma/silme işlemlerinde zamanla işlevini yitirir. Flash bellek diye adlandırılan hafıza çeşitleri USB arabirimini destekleyen yapıya sahiptir. Bilgisayarların USB portlarına takılarak kullanılır. Markası ne olursa olsun yapıları ve kullanım biçimleri değişmez. Windows işletim sistemi, bu bellekleri otomatik olarak 60 tanımaktadır. Günümüzde flash bellekler artık bootable (işletim sistemi yerleştirme) özelliği ile de kullanılabilmektedir.

Kapasite

Tüm hafıza çeşitleri gibi flash belleklerde veri depolama büyüklüğü kapasite ile ilgilidir. Kapasitesi birimi GB cinsindendir. Değeri kadar veri depolar.

İşletim sistemi desteği

Birçok bellek Linux, MacOsX v10.1.2, WinXP SP1, SP2, WinVista ve Win 7 işletim sistemleri ile sorunsuz çalışmaktadır. Bazı üreticiler bu işletim sistemleri için flash bellek ile uyumlu sürücülerini bir cd veya internet üzerinden kullanıcılara sunmaktadır. Bazı üreticiler ise bu desteği vermemektedir. Flash bellek alırken kullanmanız muhtemel işletim sistemlerine uyumlu olmasını göz önünde bulundurmanız gerekmektedir.

Bağlantı hızı

Flash bellekler USB portlara bağlandığı için desteklenen USB arabirim hızı (versiyonu) iletimin bant genişliği açısından önemlidir. USB konusunda değinildiği gibi USB nin 1.0, 1.1, 2.0, 3.0 gibi tipleri bulunmaktadır. Flash bellekler süper hızlı moda günümüzde 3.0 tipini kullanmaktadır. USB 3.0 (ya da süper hızlı USB) bir önceki USB 2.0′a göre performans ve güç yönetimi açılarından çok önemli avantajlar sağlıyor. USB 2.0′da bağlantı dört telli bir yapı 61 ile sağlanırken USB 3.0′ın bağlantısı dokuz tel ile sağlanmakta ve çok ciddi bir hız farkı oluşmasına yol açıyor. Daha anlaşılır bir ifadeyle GB’larca veriyi USB 3.0 ile transfer etmek sadece saniyeler sürebiliyor.

Okuma/yazma hızı

Flash belleğin performansını gösteren önemli bir parametredir. Okuma yazma hızı yüksek bellekler düşük olanlara göre daha hızlı çalışacaktır. Flash belleklerde yapı gereği okuma hızı her zaman yazma hızından daha büyüktür. Birimi MB/sn. veya GB/sn. cinsinden ifade edilir. Yüksek olması iyi bir seçim olur.

Güvenlik

Verilerin başta kopyalama olmak üzere çevresel faktörlerden ısı ve suya düşme güvenliğine de sahip olması gerekmektedir. Bazı model flash belleklerin kendisine ait donanımsal veya yazılımsal veri şifreleme teknikleri bulunmaktadır. Ayrıca her belleğin optimum çalışma sıcaklığı ve suya düşmeleri durumunda hasar görmeyecek şekilde tasarlanmışlardır. Flash bellek ve diğer türdeki hafıza kartlarının usb portlarda kullanımı sırasında yapılan işlem bittiğinde işletim sistemi araç çubuğu üzerinden donanımı güvenle kaldır seçeneği kullanıldıktan sonra çıkartılmasına dikkat ediniz. Aksi takdirde hafıza kartı ya da belleğinizin chip ya da bellek yapısının bozulmasına ve bir daha çalışmamasına sebep olabilirsiniz. Hafıza kartları ve flash bellekler virüs, trojan ya da zararlı yazılımların taşınması ve bulaştırılması için çok elverişli ortamlar olduklarından sisteme eklendikten sonra bir virüs programı ya da komut istemi kipinde taranarak içeriğinin kontrol edilmesi iyi olabilir.

Tarayıcı Ve Kamera

5. GÖRÜNTÜ İŞLEME CİHAZLARI

1. TARAYICI (Scanner)

Kitap, dergi, gazete, fotoğraf gibi çeşitli basılı dokümanlarda bulunan renkli veya siyah beyaz yazıları, resimleri bilgisayar ortamına aktarmak için tarayıcılar kullanılmaktadır.

   Tarayıcılar, dokümanın ince bir satır hâlinde ışıklandırılıp yansıyan ışığın algılanması prensibi ile çalışır. Algılanan ışık seviyeleri sensör tarafından gerilime dönüştürülerek ADC üzerinden sayısala çevrilip bilgisayara aktarılır. Burada sensörün boyutları ve ADC’nin çözünürlüğü taranan materyalin kalitesi açısından önemlidir. Işık kaynağı doğrusal ve tek boyutlu bir yapıya sahiptir. Tarayıcı içerisinde CCD optik algılayıcı, yansıyan ışığı CCD üzerine toplayan lens, yansıyan ışığı CCD üzerine taşıyan aynalar ve tüm bu sistemi yatay düzlemde ileri geri hareket ettiren step (adım) motor barındırır.

1.1. Tarayıcı Çeşitleri

Tarayıcılar değişik türlerde karşımıza çıkabilmektedir. Çok fonksiyonlu yazıcılarda tümleşik olarak bulunan tarayıcılar, sadece tarayıcı özelliği olan ve genellikle A4 boyutundaki kâğıtları tararken kullanılan tarayıcılar (flatbed) ve küçük boyutlardaki belgelerde tarama işlemini gerçekleştirebileceğiniz el tarayıcıları mevcuttur.

 1.2. Tarayıcıların Bağlantıları

Tarayıcıların hangi bağlantı noktası üzerinden bilgisayara bağlandığı, verilerin tarandıktan sonra bilgisayara gönderilmesi aşamasında önemlidir. Bağlantı noktasının bant genişliği ne kadar yüksekse aktarım o kadar hızlı gerçekleşir. Günümüzde paralel port, SCSI, USB ve firewire arayüzüne sahip tarayıcılar bulunmaktadır.

2. KAMERALAR

2.1. Dijital Kameralar

Dijital kameralar vasıtası ile fotoğraf çekip bunları bilgisayara aktarabilir ya da fotoğraf yazıcıları yardımı ile baskı yapabilirsiniz. Dijital fotoğraf makineleri, elektroniğin temelini oluşturan direnç değişimlerini esas alarak çalışır. Her malzemenin değişik durumlarda farklı dirençleri vardır. Kimisi nem oranıyla değişim gösterir, kimisi sıcaklıklar, kimisi de üzerine düşen ışığın frekansıyla değişim gösterir. Dijital fotoğraf makineleri de tamamen ışığın frekansını algılayan oldukça ufak fakat içerisinde günümüz teknolojisinde 15 milyondan fazla piksel barındırabilen panellerle çalışır. Bu pikseller son teknoloji ile her renge hassasiyet gösterebilir hâle gelmiştir, yine de mükemmel değillerdir.

Işık panele düştükten sonra fotoğraf makinesinin içerisinde yer alan mikroişlemcilere yine önceden yüklenen ve her ışığın frekansına karşılık gelen direnç değerinin belirtildiği program yardımıyla her pikseldeki renk hızlıca tespit edilir ve işlenip resim oluşturulduktan sonra bu seferde LCD ekran üzerine düşürülerek kullanıcıya sunulur.Işın bu panel üzerine gelmeden önce merceklerle odaklanır. Görüntünün fotoğraf makinesinde olduğundan daha parlak görünmesinin sebebi, ışın kırıcı gözlüklerde olduğu gibi bir tabaka ile kaplanarak renklerin bazı tonlarının elekten geçirilmesidir. Bu da daha parlak bir görüntü sağlar. Işın panel üzerine düştüğünde merceklerle görüntü tam sığdırılmış ve oldukça netleştirilmiş olur. Nasıl bir mercekle bir yere bakarken ya da merceğin bir kâğıt üzerine tutulup kâğıt yakılmak istendiğinde uygun odak uzaklığını bulmak için mercek ileri geri hareket ettirilir ya da dürbünle uzaklara bakıldığında görüntüyü netleştirmek için dürbünün mercek ayarlarıyla oynanır, fotoğraf makinesinin merceği de aynen öyledir.

2.2. Dijital Video Kameralar

Dijital video kameralar vasıtası ile hareketli görüntüleri kaydedip görüntüler üzerinde çeşitli işlemler yapabilir ve bunları televizyon, projeksiyon gibi cihazlar vasıtası ile direkt olarak izleyebilirsiniz.Standart televizyon kamerası üç ana parçadan oluşur. Bunlardan birincisi lenstir. Lensler ve diğer optik elemanlar haricî optik sistem olarak da adlandırılır. İkinci parça ise görüntü aygıtlarıdır. CCD veya pickup tüp şeklinde olabilir. Bunlara dâhilî optik sistem de denir. Üçüncüsü ise LCD ekrandır. Kameranın ürettiği görüntüyü görmemizi sağlar.Tüm dijital video kameralar aynı temel prensiple çalışır. Bu, optik görüntünün elektrik sinyaline, daha sonra televizyon aracılığıyla tekrar görünebilir hâle dönüştürülmesidir.Objeden yansıyan ışık lens tarafından toplanıp görüntü aygıtına (CCD veya pickup) toplanan ışığı odaklar. Görüntü aygıtı ışığı video sinyaline dönüştürür. Bu sinyal daha sonra tekrar işlenerek ekran görüntüsü oluşturulur

2.3. Bilgisayar Kamerası (Webcam)

Bilgisayara resim ve görüntüyü aktarmak için kullanılan donanım birimidir. WebCam ile evde video ve resimler çekmek, ayrıca internet alt yapısını kullanarak görüntülü konuşmak mümkündür. Bunun için birçok üretici WebCam üzerine tümleşik olarak mikrofon koymaktadır. WebCam’ler USB port üzerinden bilgisayara bağlanır. Nadiren de olsa güvenlik amaçlı kullanılabilir.

WebCamler’de görüntüyü yakalamak için optik sensörler kullanılır. Sensörlerin üzerinde binlerce küçük optik (ışık) algılayıcı vardır. Bu algılayıcılar dışarıdan gelen ışığı elektriksel işarete dönüştürdükten sonra sayısala çevirip bilgisayara gönderir, böylece görüntü elde edilir. Bir sensör üzerinde ne kadar çok algılayıcı varsa görüntüye ait o kadar çok ayrıntı algılanabilir. WebCam’ler kullanılan sensör tipine göre CMOS ve CCD olmak üzere ikiye ayrılır. CCD daha çok enerji harcar, kolay ısınır, daha temiz ve kaliteli görüntü elde eder. CMOS ise daha az enerji harcar, ucuzdur, kolay üretilir fakat daha gürültülü (görüntü üzerinde istenmeyen noktacıklar) ve daha az kaliteli görüntüler elde eder.

Yazıcı

4. YAZICI (PRINTER)

  Bilgisayarda hazırladığınız yazı, hesap tablosu, resim ve benzeri içerikleri kâğıda dökmek amacıyla kullanılır. Yazıcıları bilgisayarınıza USB veya LPT bağlantısı kullanarak bağlayabileceğiniz gibi kablosuz bağlantıyla çalışan yazıcılar kurmanız da mümkündür. Bazı ağ cihazlarının ve ADSL modemlerin üzerinde bulunan yazıcı bağlantı noktası ve cihazdaki yazıcı sunucusunu kullanarak bir yazıcıyı birden çok bilgisayarın aynı anda kullanabileceği ağ yazıcısı olarak da kurabilmektesiniz. Yazıcılar renkli ve siyah beyaz olarak yazı ve resim basabilmektedir.

1. Yazıcı Çeşitleri

1.1. Nokta Vuruşlu (Dot Matrix) Yazıcılar

Yazma işlemi, mekanik olarak mürekkepli bir şeride yazma kafasının vurması ile (daktilo gibi) gerçekleşir. Yazılar diğer yazıcı tiplerine göre daha büyük noktalardan oluşur. Sesli çalışır ve aynı anda karbon kâğıdı kullanılarak birden fazla sayfayı yazabilir. Bu yazıcı seçiminde yazıcı kafadaki pin (iğne) ve kolon sayısı önemlidir. Pin sayısı bir anda kâğıt üzerine bırakılabilecek nokta sayısını gösterir. Kolon sayısı ise bir satırdaki basılacak harf adedini gösterir. Nokta vuruşlu yazıcılar, sayfa başına düşük yazdırma maliyeti fakat yüksek yazıcı fiyatına sahiptir. Baskı kaliteleri yüksek değildir. Dolayısıyla sadece metin içeriklerini, genellikle de fatura, irsaliye ve makbuz yazdırmada kullanılır. Ev kullanımı için uygun değildir.

1.2. Mürekkep Püskürtmeli (Ink Jet) Yazıcılar

Mürekkebin kâğıt üzerine püskürtülme esasına dayalı olarak çalışan yazıcılardır. Yazıcı kafası, üzerinde siyah ve renkli mürekkep kartuşlarını taşır. Yazma sırasında, kâğıdı satırın başından sonuna kadar tarar ve sonra alt satıra geçer. Tarama sırasında mürekkep püskürtülecek noktalara mürekkep, bu kafa tarafından kâğıt üzerine bırakılır. Kartuşlar genelde ısı ile damla oluşturma esasına göre mürekkep püskürtür. Tüp içerisinde ısıtıcının ısınarak basıncı artırıp damlanın dışarı çıkmaya zorlanması ile püskürtme işlemi gerçekleşir. Bu damla çapları ortalama 50–60 mikron çapında ve 8–10 piko litre hacmindedir. Mürekkep püskürtmeli yazıcılar, günümüzde bulundukları konum itibariyle fotoğraf kalitesinde resimlerden düşük çözünürlüklü siyah beyaz yazılara kadar çeşitli türde baskı yapabilmektedir. Ayrıca yazıcı fonksiyonuna ek olarak bünyesinde fotokopi çekebilme ve resim tarayabilme özelliklerini de barındıran çok fonksiyonlu yazıcı modellerinin sayısı oldukça fazladır. Son yıllarda üretilen mürekkep püskürtmeli yazıcılara “Bluetooth” üzerinden kablosuz bağlantı ile resim gönderebilme, dijital fotoğraf makinenizin hafıza kartını yazıcınıza takarak anında baskı alabilme gibi ilave fonksiyonlar da eklenmiştir. İlk satın alma maliyetleri düşük fakat sayfa başı maliyetleri fazladır.

1.3. Lazer Yazıcılar

Lazer yazıcılar, yazım işleminde toner denilen kurumuş mürekkep kullanır. Elektrostatik yükleri üzerinde tutabilen bir tambura sahiptir. Tambur ilk olarak pozitif yüke sahiptir. Lazer ışını bilgisayardan gelen komuta göre istenen noktaları tarayıp negatif yükle yükleyerek elektrostatik baskı resminin negatifini oluşturur. Pozitif yüklü noktalar basılacak şekil, negatif kısımlar ise arkalandır. Toner tambur üzerinde bu noktalara yapışarak kâğıdın yüzeyine yapıştırılır. Daha sonra kâğıt ısıtılarak toner iyice kâğıt üzerinde kalıcı hâle getirilir. Sonrasında ise tamburdaki baskısı biten elektrostatik resim temizlenir. Lazer yazıcılar, çok hızlı ve fazla miktarda baskı yapmanıza imkân verir. Lazer yazıcıların renkli olanları da vardır. Birim sayfa başına düşen maliyet genelde daha azdır.

3.2. Yazıcıların Bağlantıları

Nokta vuruşlu yazıcılar genellikle LPT portu adı verilen paralel port üzerinden bilgisayara bağlanır.

Mürekkep püskürtmeli ve lazer yazıcılar ise genellikle USB port üzerinden bilgisayara bağlanır.Gerek lazer, gerekse mürekkep püskürtmeli yazıcıların bir de ağ bağlantısı kurabilen modelleri mevcuttur. Ağ yazıcısı olarak da bilinen bu türlerin kendi üzerlerinde bir NIC (network ınterface card – ağ arabirim kartı) bulunur ve ağa dâhil edilebilir. Böylece ağ yazcıları birden çok bilgisayar arasında kullanıma sunulabilecekleri gibi merkezî olarak da yönetilebilir. Bu tür yazıcılar sayesinde, açık ve yazıcı paylaşımı etkinleştirilmiş bir bilgisayarın sürekli açık tutulması zorunluluğu da ortadan kalkmaktadır.

Monitör ve Projeksiyon

3. GÖRÜNTÜLEME BİRİMLERİ

1. Monitör

  Monitör, bilgisayar içerisindeki bilgilerin kullanıcıya aktarılması amacıyla kullanılır.

1.1. Monitör çeşitleri

Monitörler yapılarına göre CRT (Cathode Ray Tube), LCD (Liquid Crystal Display), plazma ve LED olmak üzere 4’e ayrılır. Bilgisayar monitörlerinde genellikle CRT ve LCD ekranlar kullanılırken Plazma ve LED ekranlar daha çok televizyon ekranı olarak kullanılmaktadır. Ancak özellikle yeni üretilen laptop modellerinde LED ekranlar da kullanılmaktadır

•  CRT (cathode ray tube) monitörler:Küçük boyutlarda binlerce kırmızı, yeşil ve mavi fosfor kaplı tabakadan oluşan bir ekrana, elektron demetinin çarptırılmasıyla görüntü oluşturulur. Elektron demeti fosfor tabakaya çarpmadan önce ince metal bir maskeden (shadow mask veya aperture grill) geçirilir. Amaç elektronları aynı noktaya odaklamak ve başıboş elektronların ekran üzerinde görüntüyü bozmalarını engellemektir. Shadow mask, küçük deliklerden oluşan şekildeki ince film tabakadır. Üreticiler tarafından shadow mask a rakip olarak çıkarılmış maske yöntemidir. Düşey doğrultuda küçük tellerden oluşur.Burada daha az bozulma olmaktadır. Birçok aperture gril ekran düz (flat) şeklindedir. Şekilde CRT monitörlerin çalışma prensibi gösterilmektedir.

• LCD (liquid crystal display):LCD ekran, plastik bir tabaka içindeki sıvı kristalin ışığı yansıtması ilkesi ile çalışır. LCD ekranlarda kullanılan sıvı kristaller, gerilim uygulandığında düz biçimde sıralanır. Gerilim verilmediğinde ise sıvı kristallerin en üst tabakası ile en alt tabaka, 90 derece kıvrılmış şekilde dizilmiştir. Bu duruma twisted nematics (TN) denir. TN durumdaki sıvı kristaller içerisinden geçen ışık, polarizatör içerisinden geçebilir. Polarizatörün görevi kendisine gelen ışığı duruma (yatay veya dikey) göre geçirmek veya absorbe etmektir. Şekilde a polarizatörü dikey, b polarizatörü de yatay ışık demetlerini geçirmektedir. Elektrotlara gerilim uygulandığında ise TN yapı bozularak dikey ışık demeti yatay forma girmediğinden polarizatör üzerinden karşı tarafa geçemeyecektir.Bazı LCD ekranlarda hareketli görüntüler bulanıktır. Bu durumda ekran tepki süresi önemlidir.

• Plazma ekranlar: CRT monitörlerin çalışmasına benzer bir yöntem kullanırlar. İki cam arasında düzgün dağılmış, içerisinde xenon ve neon gazlarının bulunduğu binlerce fosfor kaplı hücreler vardır. Elektrotların farklı gerilimle şarj edilmeleriyle hücre içerisine, iyonize edilmiş gaz üzerinden akım girişi olur. Bu akım UV fotonlarının oluşmasına neden olan, yüksek hıza sahip yüklü parçacık hareketine neden olur. UV fotonlar fosfor tabakaya çarparak fosfor atomlarını yüksek enerji ile yükler. Bu enerji atomların ısınmasına neden olur. Sonrasında ise atomlar görülebilir sahip olduğu enerjiyi, ışık fotonu şeklinde ortama yayar.

• LED ekranlar: LED ekranlar aslında LCD ekran olarak da düşünülebilir. Light-emitting dioedes (LEDs) olarak da bilinen LED ekranlar arkadan aydınlatmalı bir LCD ekrandır. LED TV’lerdeki büyük yenilik aslında ekran teknolojisinde ya da görüntü sinyalini ileten elektronik ekipmanlarda değil, arka aydınlatma sisteminde gerçekleşmiştir.LED TV’lerde, LCD ekranlarda arka aydınlatma olarak kullanılan floresan lamba yerine bir dizi LED (light-emitting dioede / ışık yayan diyot) kullanılır. Ekrandaki görüntüyü oluşturan her bir piksel için ışık, bu LED’ler aracılığıyla gönderilir. Bu nedenle de daha net ve aydınlık bir görüntü sunmaktadır. LED TV’lerde arka aydınlatma olarak kullanılan LED’lerin bulundukları yerlere göre LED TV’lerin ikiye ayrıldığını söyleyebiliriz. Bunlar doğrudan aydınlatma ve kenardan aydınlatma olarak bilinir. Her iki teknolojinin de kendisine özel avantajları bulunur. Doğrudan aydınlatma kullanıldığında çok yüksek kontrast oranlarına ulaşılabiliyorken kenardan aydınlatma teknolojisinde de çok ince tasarımlar yapabilmek mümkündür. Doğrudan aydınlatma teknolojisini kullanan LED TV’lerde kullanılan LED sayısı ve kontrol ettikleri bölgenin büyüklüğü, görüntü kalitesini doğrudan etkiler. Kenardan aydınlatma teknolojisi maliyetleri düşürdüğü için bu teknolojiyi kullanan LED TV’lerin fiyatı daha uygundur. Sonuçta her iki aydınlatma teknolojisi de standart LCD TV’lerin çok üstünde bir görüntüleme performansı ve enerji tasarrufu sunar.

1.2. Monitör Bağlantıları

Ekranlar, ekran kartlarına bağlandığına göre bağlantı noktaları arasında uyumluluk olması gerekir. Günümüzde DVI ve D-SUB tipi çıkışlar vardır. Ekran kartı DVI çıkışa sahipse daha iyi resim kalitesi sunduğu için DVI çıkışlı bir ekran karı alınmalıdır. Çünkü DVI dijital olarak çalışır ve dolayısı ile analog çevrime gerek kalmaz. Bilinmelidir ki analogdan dijitale veya dijitalden analoga çevrim yapılırken veriler azda olsa bozulmaktadır. S Video çıkışı televizyon, video, DVD player gibi cihazların bağlanması amacı ile kullanılmaktadır. HDMI standardı, gelişmiş ve yüksek tanımlı video ile çok kanallı ses sinyallerinin tek kablo üzerinden taşınmasını destekler. HDMI girişine uydu alıcınızı, “DVD player”ınızı, müzik ve ses sistemlerinizi, televizyonlarınızı bağlayabilir ve yüksek kalite ses ile görüntü aktarımı sağlayabilirsiniz.

• Çözünürlük

 Ekranların çıktıları (resim, video, program ara yüzü…) gösterirken kullanacağı nokta sayısını gösterir. Bu noktalara piksel denmektedir. Örneğin gösterilecek bir resim için ekranın çözünürlüğü ne kadar büyük olursa resim daha fazla ayrıntıyla gösterilir. Yaygın çözünürlük değerlerinden 800x600, 1024x768, 1280x1024 değerleri vardır. Masaüstü bilgisayarlarda yaygın olarak 800x600 ve 1024x768 değerleri kullanılmaktadır. Çözünürlük azaldıkça ekrandaki resimler daha büyük ve kalitesiz görülecektir.

 Örnek olarak aşağıdaki resimde bazı çözünürlük değerlerinin karşılaştırması gösterilmiştir.

• Ekran Boyutu

Ekran boyutu Ekranın köşegen uzunluğunu (bir köşesinden diğer köşesine olan uzaklığını) gösterir. inç olarak ifade edilir. 17, 19, 21, 23, 101… gibi değerler vardır. Ekran boyutu için LCD ekranlarda görülebilir alan (kasa hariç) kastedilirken CRT ekranlarda kasa dâhil edilmektedir.

Not: 1 inç = 2.54 cm değerindedir.

• İki piksel arası uzaklık (dot pitch)

Ekranda iki piksel arası en yakın uzaklığı belirler. Uzaklığın az olması daha fark edilebilir, keskin renk geçişlerinin olduğu görüntüler anlamına gelir. Günümüzde 0.21, 0.24, 0.25, 0.27, 0.28 mm gibi değerler vardır.

• En/boy oranı (aspect ratio)

Ekranın en ve boy oranlarını gösterir. Genelde bu oran 4:3’tür. Mesela 1024x768 çözünürlüğe sahip bilgisayarda en boy oranı 4:3’tür. Ama günümüzde 16:9, 16:10 gibi oranlar da mevcuttur. 16:9 oranına “widescreen” (geniş ekran) ekran denilmektedir.

• Ekran tazeleme oranı (refresh rate)

Ekranın baştan aşağıya saniyede taranma sayısını gösterir. Başka bir deyişle ekrandaki görüntünün saniyedeki oluşturulma sayısıdır. Düşük orana sahip ekrandaki görüntüler titrer ve dolayısıyla kullanıcının gözünü yorar. Günümüzdeki hemen tüm CRT ekranlar NEC firmasına ait MultiSync özelliğine sahiptir. Bu özellik ekranın farklı tazeleme ve çözünürlük değerlerine sahip olabileceğini gösterir. Ekran tazeleme oranı hertz türünden ifade edilir. Örneğin 70 hertz değeri, ekranın saniyede 70 defa tarandığını ya da diğer bir ifade ile ekrandaki görüntünün saniyede 70 defa tekrarlandığını belirtir.

• Ölü pikseller

Ölü pikseller görüntü değiştiği hâlde rengi değişmeyen ekran üstündeki noktalardır (piksel). Özellikle LCD ekranlarda bazı pikseller özelliğini üretim aşamasında yitirebilmektedir. Bu durumda ekranın belirli noktaları görüntü içerisinde göze batmaktadır. Birçok üretici ölü piksellerin birkaç adedini garanti kapsamına dahi almamaktadır. LCD ekran almadan önce mutlaka ölü pikseller açısından kontrol etmek yararlı olur.

• Tepki süresi

Özellikle LCD ekranların seçiminde önemlidir. Bir pikselin istenen rengi alması için geçen süre onun tepki süresidir. Ekranlardan bu sürenin az olması istenir. Tepki süresi hızlı değişen video ve oyun sahnelerinde hayalet görüntülerin oluşmaması için önemlidir. Daha net görüntüler elde etmek için düşük tepki süresine sahip LCD ekranlar alınması gerekir.

• Görüş açısı

Ekrana belirli bir açıdan bakıldığında oluşan renk kaybıdır. CRT ve plazma ekranlarda görüş açısı daha iyidir.

2. Projeksiyon Cihazları

Bilgisayar veya televizyon ekranındaki görüntüyü daha da büyüterek perdeye ya da duvara yansıtan görüntü cihazlarıdır. Genelde sunum ve ev sinema sistemlerinde kullanılır. Film keyfi ve daha çok kişi ile iletişim kurmak için bulunmaz bir imkândır.






Projeksiyon Cihazı Çeşitleri

Projeksiyon cihazları LCD, LED ve DLP diye üç farklı yapıya sahiptir. Yaygın olarak üretilen ve kullanılan tipler LCD ve DLP çeşitleridir. Projeksiyon cihazlarında duvardaki görüntüyü oluşturmak için kullanılan ışık kaynağı yüksek güçlü lambadan oluşur. Kullanılan lambanın ömrü ve gücü, projeksiyon cihazı seçimi açısından önemlidir

• LCD

  LCD projeksiyon cihazlarının yapısında, RGB için 3 adet cam LCD panel vardır. Üç adet (RGB) LCD panellerden geçen ışık, dikroik prizma ile tekrar görüntü, lens üzerinden duvara yansıtılır. Yapıda kullanılan dikroik (iki renkli) ayna lambanın ışığını kırmızı, yeşil ve mavi bileşenlere ayırmak için kullanılır. Renk ve görüntü, kırmızı ve mavi ışığın yansıması ve yeşil ışığın aynen geçirilmesi ile oluşturulur. Bu üç aynanın taban camı, sadece çok özel bir dalga uzunluğunun ışığını yansıtan ince bir film ile kaplanmıştır. Dikroik prizma ise ışığı kırmızı, yeşil ve mavi bileşenlere ayıran bir prizmadır. Bu prizma, dikdörtgen bir cisim oluşturmak için dört üçgen çokgenin bir araya getirilmesinden oluşturulur.

• DLP

DLP (digital light processing) cihazları ise optik yarı iletken diye bilinen DMD (digital micromirror device) teknolojiyi kullanır. DMD chipleri resimdeki her bir piksele karşılık resim oluşturmak için ışığı yansıtabilen binlerce küçük alüminyum ayna parçacıklarından oluşur. Aynalar ±10-12o kendi başlarına hareket edebilmektedir. Burada amaç gelen ışığı lense veya lens dışına göndermektir. Resim sanki küçük karelerden oluşmuş bir yapıya bürünür. Her bir resim parçası (piksel), ayrı bir ayna parçasının üzerindedir. Ayna parçalarının sayısı çözünürlüğü belirler. Siyah beyaz bir resim oluşturulurken ışık kaynağından gelen ışığı, birim zamanda daha çok yansıtan ayna beyaz bir noktanın, daha az yansıtan ayna ise koyu bir noktanın oluşumuna sebebiyet vermektedir. Renkli bir resim oluşturulurken hızla dönen renk filtresinden geçen ışık renklere (RGB) ayrılarak DMD  yardımıyla lens üzerine yansıtılır.

• Led projeksiyon:

Led projeksiyon teknolojisinin görünen en büyük avantajı uzun projeksiyon lamba ömrüdür. Led projeksiyon cihazlarına biçilen ortalama lamba ömrü 30.000 saattir. Bu LCD ve DLP projeksiyon cihazlarındaki 3.000-4.000 saatlik ortalama değerler düşünüldüğünde inanılmaz bir avantaj olarak gözüküyor (Hele ki 250 Eur’lardan başlayan projeksiyon yedek lamba fiyatlarıyla birlikte ele alındığında.). LED projeksiyon teknolojisinin bahsedebileceğimiz diğer avantajı ise projektörün oldukça küçük olan boyutları olabilir. Lambanın ısınma sorunu olmadığından güçlü bir fana ihtiyaç duyulmamakta, bu da cihazın boyutlarının oldukça küçülebilmesine olanak sağlamaktadır. Led projeksiyon teknolojisinin dezavantajlarına bakacak olursak: Çok düşük olan ışık gücü değerinden söz etmemiz gerekir. Şu anda satılmakta olan LED projektörlerin 150-160 ansi lümen gibi ışık gücü değerleri bulunmakta ki bu da 2000 ansi lümenden başlayan LCd ve DLP projeksiyonlara çok düşük kalmaktadır. Bu seviyelerdeki bir ışık gücü ile ancak çok karanlık ortamlarda ve çok büyük olmayan ebatlarda sağlıklı görüntü alınabilmektedir. Bu da çok önemli bir eksik olarak ortaya çıkmaktadır. Bir diğer konu da maliyetlerin aynı seviyelerdeki DLP ve LCD projektörlere göre biraz daha yüksek olmasıdır. Ama bu lamba maliyeti göz önüne alındığında rahtlıkla kapatılacak bir fark olarak gözüküyor.

Projeksiyon Cihazının Bağlantıları

Bir projeksiyon cihazında bilgisayara bağlanması için VGA çıkışı, televizyon ya da kamera gibi aygıtlara bağlamak için S-Video çıkışı, ses çıkışları, USB cihaz bağlamak için USB bağlantı noktası, network ortamından cihaza erişim için ethernet çıkışı, dijital kamera, 26 fotoğraf makinası gibi cihazların bağlanması için RCA Audio / Video çıkışları gibi pek çok çıkış bulunmaktadır.

Fare

2. FARE

Grafik ekranda imleci (cursor) istenen konuma getirmek ve komutlar vermek için kullanılan donanımbirimidir. Standart olarak bir farede üç adet düğme (sol, orta, sağ) bulunur. Optik, lazer ve mekanik (toplu) çeşitleri vardır. Optik ve lazer fareler alt taraftan kırmızımsı bir ışık yayar. Mekanik çeşit ise altta dönen ağır bir topa sahiptir ve çabucak tozlanarak hareketi engelleyici kirler yatay ve

düşeyde dönebilen disk millerine yapışabilmektedir

  Farenin sol tuşuyla genellikle çift tıklama, bir dosyayı tutup sürükleme ve menü seçeneklerini işaretleme gibi faaliyetleri gerçekleştirirken sağ tuşu kullanarak da işletim sisteminin veya programların sağ tuş içerik menülerini açabilirsiniz. Kaydırma tekeri ile sayfalarda yukarı veya aşağı doğru hareket edebilirsiniz.

2.1. Farenin Yapısı ve Çalışması

Fareler yapı olarak ikiye ayrılır:

•  Mekanik fareler

Bu tip farelerde yatay ve düşey kaydırıcıya serbest dönebilen topun sürtünmesi ile fare hareketi algılanır. Kaydırıcılar üzerinde delikler bulunan disklere sahiptir. Disklerin önünde ve arkasında optik (IR) alıcı ve vericiler vardır. Topun hareketi ile dönen disk, vericinin yaydığı ışığın alıcıya ulaşırken kesikli olmasını sağlayacaktır. Alıcının ışık aldığı anlar sayılarak farenin hangi eksende ne kadar ilerlediği hesaplanarak bilgisayara gönderilir

• Optik ve lazer fare

  Bunlar kendi aralarında benzer yapıya sahiptir, sadece aydınlatma ışığı farklıdır. Optik fareler aydınlatma için LED ışığı kullanırken lazer fareler lazer ışınını kullanır. Lazer, yüzeydeki daha fazla ayrıntıyı gösterebilme kabiliyetine sahiptir. Farenin hareket ettiği yüzeyden alınan görüntüler işlenerek DSP (digital signal processing) devreleri yardımıyla hangi yönde hareket ettiği saptanır. Yüzeyden alınan her bir resim işaret işleyiciye gönderilir. İşaret işleyici devre, farenin hareket hızına ve yönüne, resimleri karşılaştırarak karar verir.

Kablosuz (wireless) fare  Bu tip sistemleri kurmak için fareye verici, porta ise alıcı takılır. Kızıl ötesi (IR) ışıkla çalışanlar ve radyo dalgaları (RF) ile çalışanlar diye iki grupta toplanabilir. IR klavyede alıcı ve verici birbirini görmek zorunda ama RF klavyelerde bu zorunluluk yoktur.

2.2. Fare Bağlantıları

Farenin kasaya bağlanacağı portu gösterir. Fare, PS/2 ve USB olmak üzere iki bağlantı noktası üzerinden bilgisayara bağlanır

Dönüştürücüler yardımıyla USB ve PS/2 bağlantı noktaları arasında dönüşüm yapılarak bağlantı yapılabilir.
